Vom Planungsauftrag bis zur Ausführung!


Im Folgenden ein Beispiei wie aufgrund von Aufttragsskizzen oder Entwürfen ein Projekt im CAD-System Vectorworks realisiert wurde. Siehe nachfolgend am Beispiel eines Referenzobjekts vom Typ „Eigenheim". Auch hierbei wurde ein spezielles Customizing angewandt.

Visualisierung des "Projekts Eigenheim" / © copyright 2013: Georg Wider

Im Bild oben wurde im Rahmen des besagten Planungsauftrages eine einfache Visualsierung umgesetzt. Aus Kosten- und Performancegründen wurde auf ein aufwändiges Rendering verzichtet. So war es möglich, dem Bauherrn bereits vor der Ausführung ohne wesentliche Zusatzkosten einen brauchbaren 3D-Eindruck zu vermitteln

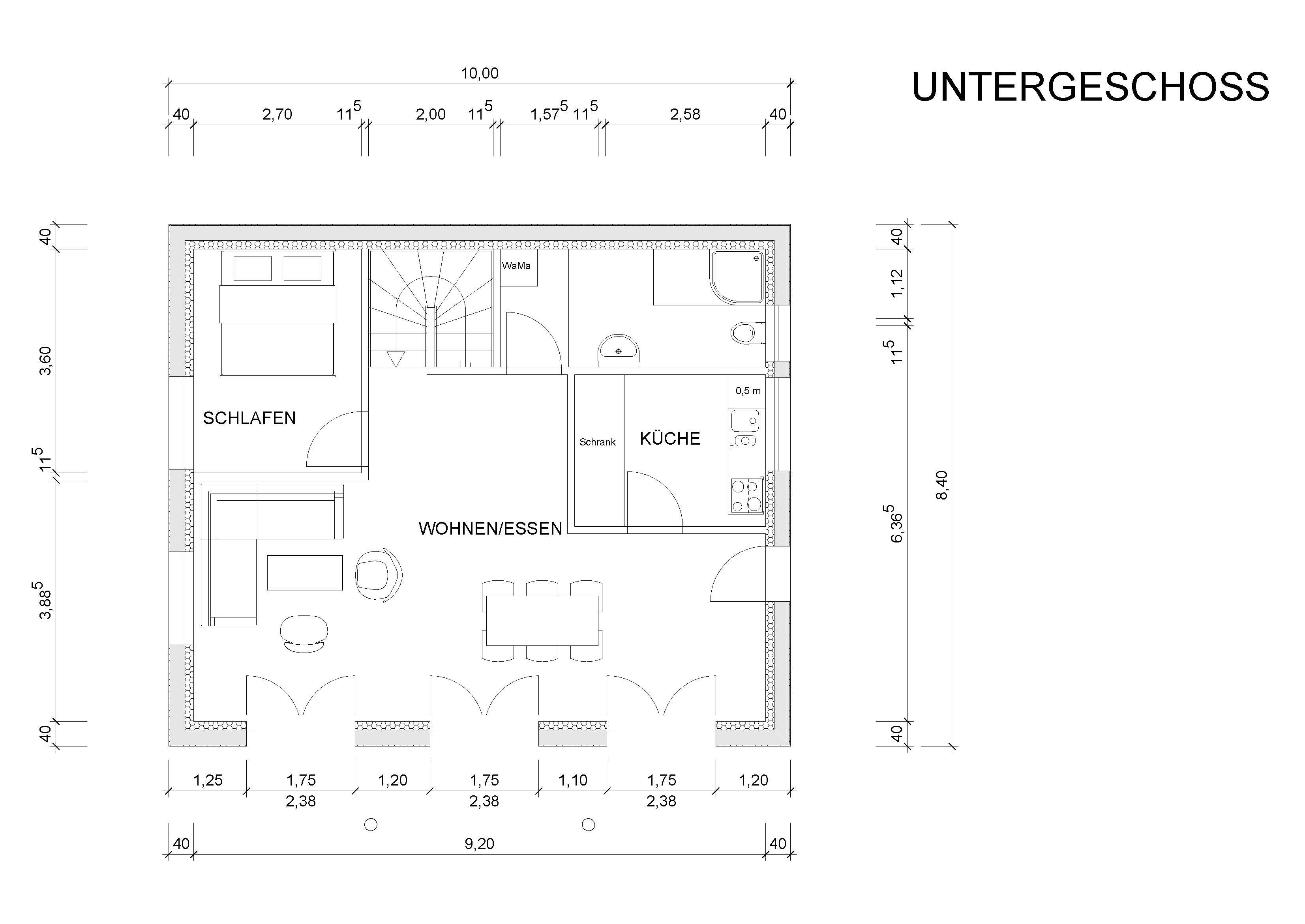

Planzusammenstellung "Projekts Eigenheim": Planauszüge / © copyright 2013: Georg Wider
Die Pläne sind zum Teil für die Veröffentlichung nachbearbeitet und stellenweise unvolllständig, da bspw. der Plankopf, bestimmte Bemaßungen und andere Teile aus Datenschutzgründen weggelassen wurden. Die Planausführung wurde nach Kundenwusch angefertigt.

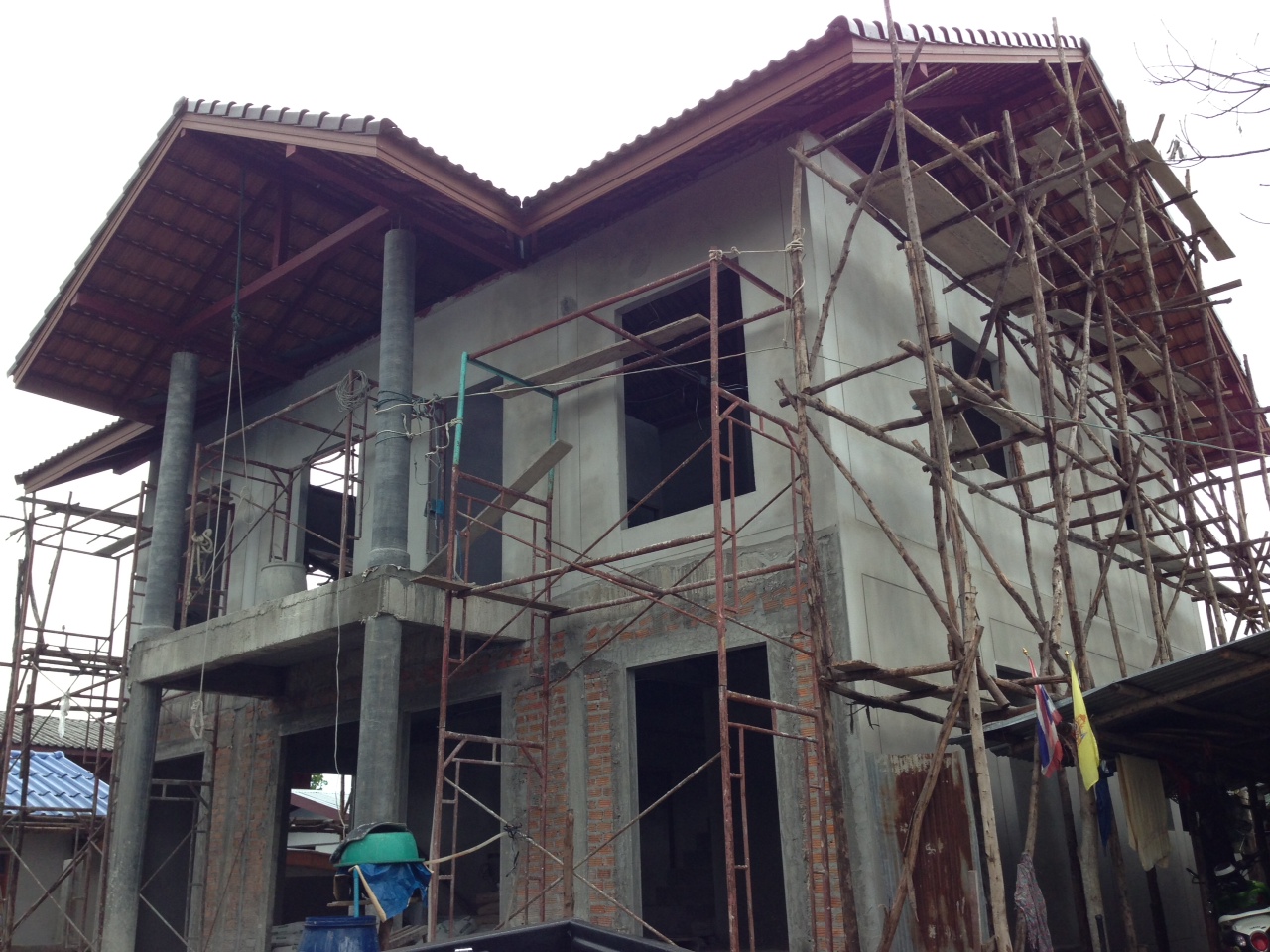

Der Rohbau ist fertig ...
Rohbau
Schaffe, schaffe Häusle bauen ....

Realtime-Rendering mit Hand und Fuß:

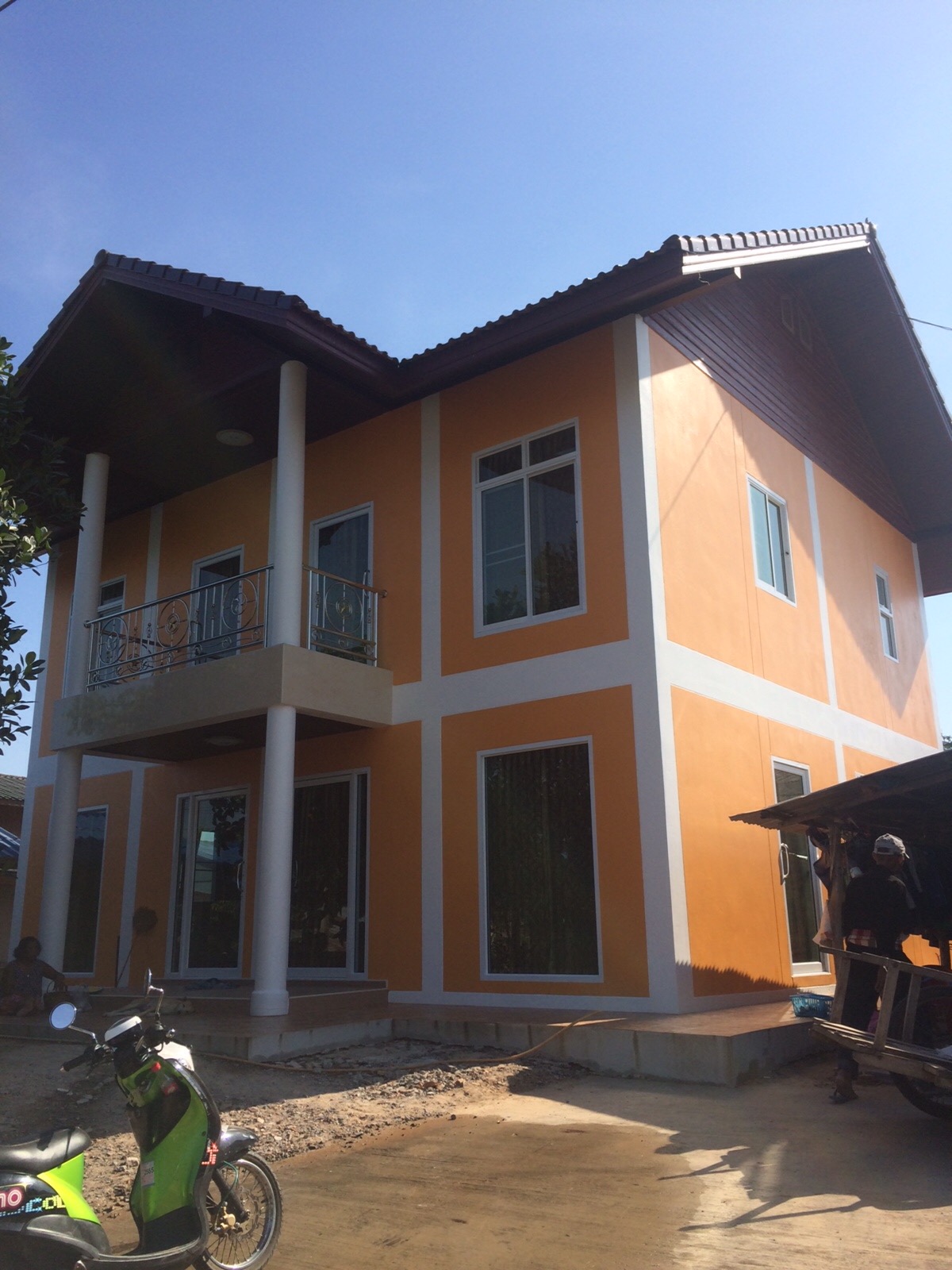

Der Fertigbau!

Fertigbau
Die Zeit für das gesparte CAD-High-Endrendering wurde sinnvoll in die praktische Umsetzung dessen investiert. Vor Ort und mit realen Materiallien wurde diese Tätigkeit nicht nur schneller erledigt, sondern auch zu 100% den Kundenwünschen entsprechend.
